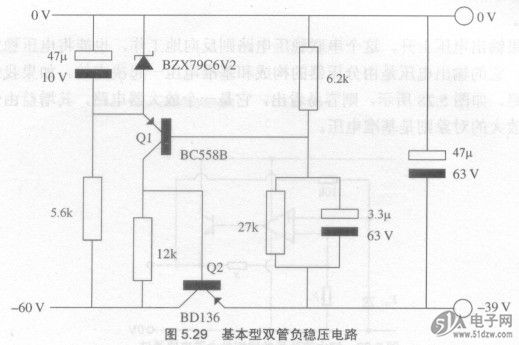

双管串联稳压电路是一个很常见、也很有用的电路，如图5.29所示。
    由于成本极低，这个电路经常被使用。即使是这样，CAT811STBI-GT3它的性能确实相当好。串联调整管Q2是由Ql的集电极来馈电控制，而Ql的接法是共发射极放大。Ql的发射极接基准电压，保持在一个固定的电位上，Ql的基极则由电阻分压器的输出端馈电。如果输出电压上升（译注：指电压的绝对值，以下分析讲到的电压上升或下降均指绝对值），Ql将会加深导通，Ql上流过的电流增大，它的集电极（与Q2基极相连）电压下降，导致Q2的发射极电压（这也是输出电压）下降。这样，就抵消了原来出现的误差。用于电子管功放偏置电路的稳压，这个电路是理想的选择，因为我们经常需要较大的压差，而这个压差往往超出稳压集成块的工作容许范围。


    就目前这个电路来说，它只能提供50mA的输出电流能力，因为Q2的基极电流是由Ql的集电极电流提供的。如果我们增大Ql的集电极电流，则Ql可以得到比原来多的电流，输出电流能力就可以提升。但更好的解决办法是，将Q2换为达林顿管，这样，Q2只需很小的基极电流就可以驱动。还有另一种解决办法，就是将Q2换为MOSFET，但可能还需同时使用一只约100Q的栅抑电阻，直接焊在MOSFET的棚极引脚上。
    齐纳二极管流过的电流为12mA，这样的电流足以保证管子能正确地工作，并且可在获得稳定电压的同时，具有最小的噪声（译注：图5.29中提供基准电压的齐纳管，不是按前文推荐的做法由电路输出端供电——原图就是如此。若要进一步改善噪声性能，可将5.6kQ电阻改接至-39V输出端，并将阻值改为2.7kQ)。齐纳管的6.2V规格是经选择后确定的，因为这一电压值的齐纳管，具有最小的温度系数和最小的内阻。不过，它仍会产生一些噪声，所以要并联一只47yF电容来滤除。
