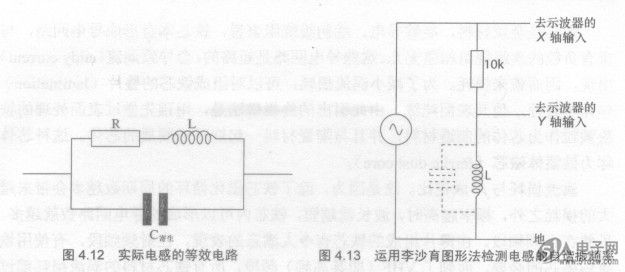

如果线圈有很多匝，那么，线圈的匝与匝之间、层与层之间存在着电位差。因此，我们可以预期，有一个自身电容与电感并在一起，如图4.12所示。
    现在我们又看到一个熟悉的谐振电路。这意味着，随着频率的升高，当高于谐振频率后，线圈表现得像电容，而不再是电感。最容易检测这个电容大小的方法，是搭建一个测试电路，如图4.13所示。


    将示波器设置成X-Y显示模式。随着我们改变信号源的频率，示波器屏幕上显示的李沙育( Lissajous)图形，会由椭圆形变为一条直线。变成直线时的频率，就是电感的谐振频率。若有必要，我们可按下式计算这个并联电容：
    用于小型电子管放大器的电源扼流圈的典型规格，其谐振频率在3～12kHz。在这个谐振频率以上，扼流圈就不能提供有效的拦阻作用，拦阻那些由整流产生的噪声或由市电窜进来的射频信号。
     关于电源扼流圈，我们将在第5章继续研究。
     理想变压器中，初级绕组的磁通耦合到次级绕组，是没有任何损耗的。实际变压器则有些差异。
     实际变压器中，存在着损耗。通常分为两类：一是铁损(iron losses)，之所以这样称呼，是因为源自于铁芯的缺陷；二是铜损(copper losses)，由于线组不是理想绕组而造成。
