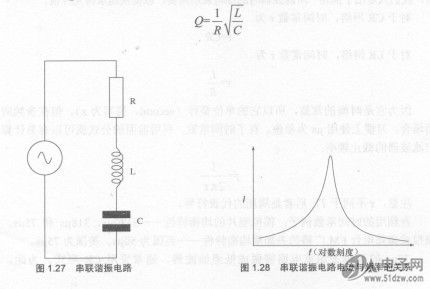

到目前为止的滤波器都只有一个XF2M-2615-1A电抗性元件。如果我们用一只电容和一只电感构成一个网络，将得到一个谐振( resonance)电路。谐振现象在自然界中到处存在，从调律用的音叉发出的声音，到塔科马( Tacoma)海峡大桥（译注：这座桥是位于美国华盛顿州的悬索桥）的振动变形（这座桥在一场风暴中因受大风的激励而产生结构性谐振，于1940年1 1月7日崩塌）。谐振电路如图1.27所示。


    如果用信号源对这个电路进行扫频，并测量电路流过的电流。将会发现，在谐振频率点上，电流升至最高。电流的最大值纯粹是由电阻的阻值决定。电路呈现出来的，就像是其他元件不存在一样。然后，我就可以画出电流与频率的关系曲线，如图1.28所示。
    图中曲线凸出的尖锐程度，或者说这个突峰的高度，是由Q值，即电路的品质因数( magnification factor)决定。Q值的计算公式如下：
