没有电源引脚。集成电路工作时都是需要直流工作电压的，所以必须有一个正的或负的电源引脚。但是对于电源开关集成电路和稳压集成电路，因为输入信号就是直流电压，所以这种集成电路就可以没有电源引脚，如图6-1所示，这一点与其他类型集成电路有所不同。

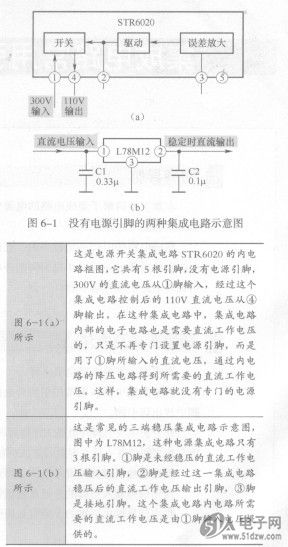

    图6-1 没有电源引脚的两种集成电路示意图输入引脚，可用图6-2所示电路来说明这两种电源引脚的作用和外电路。这是一个厚膜音频功率放大器集成电路，⑦脚是该集成电路的电源引脚，直流工作电压+Vcc通过⑦脚加到内电路的输出级放大器电路中。

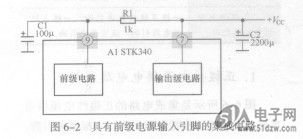

    图6-2具有前级电源输入引脚的集成电路
    从这种集成电路的内电路框图中可以看出，前级电路与输出级电路之间的直流工作电压没有联系，前级电路所需要的直流工作电压是通过⑨脚提供的，直流工作电压+Vcc通过Rl和Cl构成的退耦电路，从⑨脚加到内电路的前级电路中。无论是单声道的集成电路还是双声道的集成电路，其前级电源输入引脚都只有一根。
