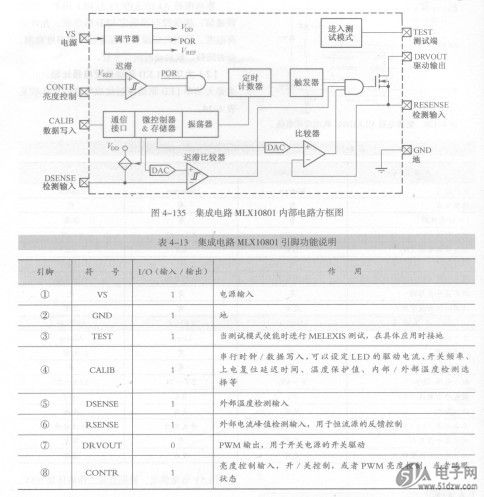

集成电路MLX10801简介。MLX10801是M elexis公司的一款针对汽车应用的LED驱动集成电路，该集成电路还可以用于继电器等线圈的驱动以及用作电子熔断器。图4-135所示是集成电路MLX10801内部电路方框图，它集成了功率场效应管，最大驱动电流为350mA。
    集成电路MLX10801为8脚，功能强大，其引脚功能说明见表4-13。
    图4-136所示是集成电路MLX10801典型应用电路，LED( VD2)、Ll、VD3、R2和MLX10801内集成的场效应管组成一个典型的阵压型LED驱动电路，电路中的LED可以根据亮度需要采用多个LED串联。
    电路中，通过检测电阻R2上的电压来检测通过LED的峰值电流，将该电流值与设定的基准值比较，通过控制端⑦脚( DRVOUT)的脉宽，来控制LED( VD2)电流的大小。
    集成电路Al的⑧脚(CONTR)可以用作外部的开／关控制，或者输入PWM信号来控制LED闪烁。当不需要控制时，可以将⑧脚通过电阻与①脚(VS)电源端相连。
    集成电路A1的⑤脚(DSENSE)用于连接外部的热敏电阻，以检测LED温度，保护LED。虽然集成电路MLX10801内部具有内热敏电阻，但是为了保证集成电路与LED相距较远时仍能够正确检测到温度，MLX10801仍然设置了⑤脚( DSENSE)来实现远距离温度的检测。
