1.波形等效分解

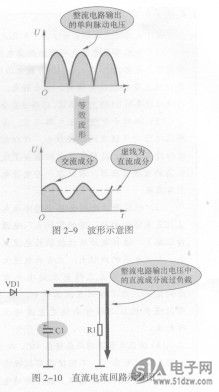

    整流二极管VD1输出的电压中，存在纯MY4Z-CBG-24VDC直流电压和纯交流电压。根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压。图2-9所示是直流电压分量和一种交流电压分量的叠加电压波形。
    2．直流电流
   滤波电容Cl对直流电而言为开路，所以脉动电压中的直流电不能通过电容Cl到地，只能通过负载电阻Rl构成回路，如图2-10所示，这样直流电流流过负载电阻Rl使负载两端得到了直流电压。
    图2-10直流电流回路示意图


    3．交流电流
    因为滤波电容Cl的容量比较大，对从整流二极管VD1输出的交流电的容抗很小，这样，交流电通过Cl到地，如图2-11所示，而不能流过负载电阻Rl，从而迭到了滤除交流成分的目的。
    图2-11交流电流回路示意图
    4．滤波电容
    滤波电路中的滤波电容其容量相当大，通常滤波电路主要使用大容量的电容器，所以分析电源滤波电路主要用电容器的相关特性。
