OP放大器是加负反馈使用的。由于负反G6E-134P-ST-US-5V馈是把输出信号返回到输入端，所以基于返回的方法，电路有时会产生振荡。为了理解防止振荡的方法，本章将在亲身体验电路的振荡动作之后，讨论它的机理。然后以典型的2级结构的OP放大器为例，进行相位补偿。作为补偿的方法，将介绍最简单的窄频带法，以及经常使用的米勒补偿法。
    各位家中的煤气热水器是什么类型的？在我家，现在使用的是用液晶嵌板设定温度的类型。以前使用的是人工调节煤气强度的类型。这种类型的热水器，是点火后拧开水龙头出水的。最初流出的是冷水，不久流出的就是煤气加热了的水。如果这种水比预想的温度低，就要调节增大煤气，当然这种调节比较麻烦。
    手动控制煤气量时水的温度不稳定
    因为是冷水，即使增加煤气的量，反应也迟钝，最初流出的还是冷水。“已经增大煤气了怎么还不热呢？”看来增加煤气还非常费事。不久，水的温度上升了。煤气又太强了，流出的水太热了。“太热了！”于是把煤气量减下来。因为反应迟钝，减的又太多了。于是，热水又很快变成了冷水。“太冷了！”，再一次增大煤气的量。如此反复地操作，水温很难稳定下来，实在令人沮丧。
    把这种情况昀水温随时间的变化画成曲线，就像图14.1的实线那样。本来应该像图14.1中的虚线，经过一段时间之后就保持一定值的水温。但是实际上变成一会儿过热，一会儿过冷。这个曲线表明手动控制煤气热水器并不好操作。
    通常把这样的状态叫做“系统不稳定”。这个例子中，水温的波形也是振动的。振动持续的情况下的状态就叫做“振荡”。

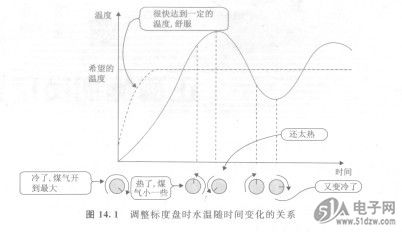

    图14.1  调整标度盘时水温随时间变化的关系
