电流反射镜电路是最基本的跨G6E-134P-5V导线性电路，所以应用跨导线性原理能够很简单地解析输入输出关系。但是，像图12. 16那样，在有多个晶体管并联连接、使电流比变化的电流反射镜电路中，不能原封不动地应用式(12.1)。
    现在就讨论电流比为1：2的电流反射镜电路。如在第4章讨论过的那样，输入输出关系可写为
    IOUT一2IIN    (12. 35)

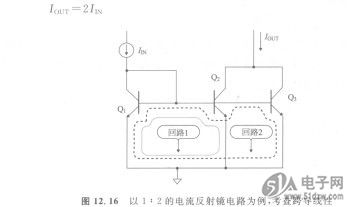

    图12. 16以1:2的电流反射镜电路为例，考查跨导线性回路中存在并联连接的晶体管的情况下的解析方法


    电路内有两个回路，也就是由Qi和Q2组成的回路1，以及由Ql和Q3组成的回路2，都适用跨导线性原理，所以这个关系式可以很容易地得到。但是，如果并联连接的晶体管数目的增加，或者输入一侧也并联化，都会在追寻回路时产生混乱。因此，需要把式(12.1)扩展，使得能够把并联连接的晶体管作为一个晶体管进行处理。
    现在以图1 2.17为例，来考虑发射区面积比的影响。这里，把发射区面积比考虑成晶体管的并联数目。如果在电流反射镜电路的输入一侧有Ai个晶体管并联连接，那么输入电流IIN就是各晶体管的集电极电流的A,倍。所以，如果输人一侧（左侧）的晶体管凑在一起作为合成晶体管QI.www.xluic.com
