现在以图2. 16为基础作些变形。对称地G5Q-1 DC12配置两个晶体管，在两个基极之间输入电压。这样，就变成图2. 21所示的单元电路，这个单元电路叫做差动放大电路。

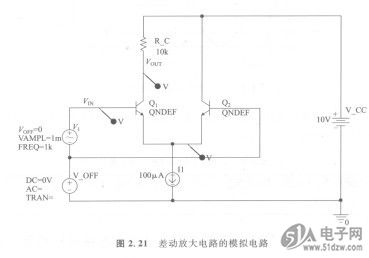

    图2. 21差动放大电路的模拟电路
    差动放大电路有两个输入端子，以这两个端子的电位差作为输入电压，所以不须介意输入电压的中心在那里，都可以使用。而且，由于电流偏置的结果，在设定决定放大能力的跨导时，也与输入电压的中心电压没有关系。由于这些特征，差动放大电路与第1章中简单的放大电路相比较，它是一种非常容易使用的放大电路。现在来对这个电路进行模拟。


    输入电压被两个晶体管均等地分配南京霍邦科技有限公司

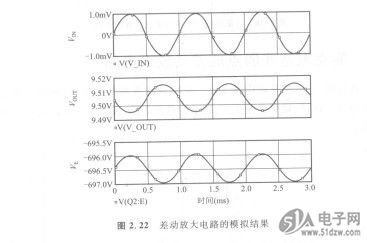

    图2. 22示出模拟的结果。相对于±ImV的输入电压的变化，发射极端子的电压(V。)变化±0.5mV。这就是说，输入电压被两个晶体管均等地分配。差动放大电路中，即使输入偏置电压变化，由于集电极电流被固定，完全由电流所偏置，所以放大倍数一点儿也不变化。
