由图2.2可以看出，相对于基极G5NB-1A4-12V一发射极间电压V；。的变化，基极电流、发射极电流也和集电极电流一样，呈现出指数特性。如果从纵轴的标度来判断，发射极电流的大小与集电极电流大致相同，而基极电流大约是集电极电流的1/100。但是，图2.2中不容易看清楚，还是把它放大看一下吧。

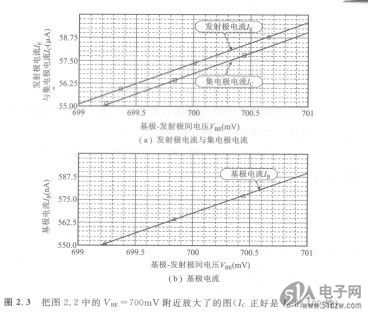

    图2.3是把图2.2中V BE一700mV附近放大了的图。利用标识进行计算，在BE一700TriV时，得到k一56. 7t/A，IE一57. 3ruA，IB一567nA。就是说，Ic正好是I。的100倍，而I。等于Ic加上J。的值。由此看到了k与IB的比例关系。


    从二极管的角度考虑的晶体管的工作

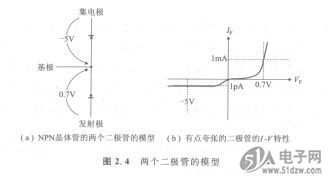

    第1章曾经讲到，双极晶体管有N型半导体夹着P型半导体的结构，以及P型半导体夹着N型半导体的结构。二极管是P型与N型的结合，所以如图2.4所示，双极晶体管可以看成是两个二极管组合起来构成的器件。现在就以这两个二极管的模型为基础，来说明晶体管的工作。
