TL494内部集成了两个独立的G2R-2-SN DC24V(S)误差放大器、一个频率可调的振荡器、一个死区时间控制比较器、一个欠电压锁定比较器、一个脉冲同步触发器、一个SV精密基准电源以及输出控制电路等，其内部原理框图如图11-17所示。

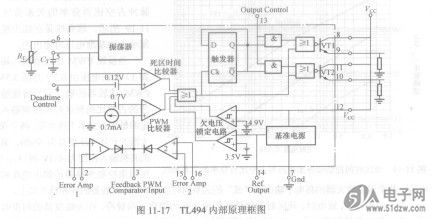

    图11-17  TL494内部原理框图
    TL494内置振荡器的工作频率由CT和RT引脚上的外接定时电容和定时电阻决定，振荡器工作频率的估算公式为

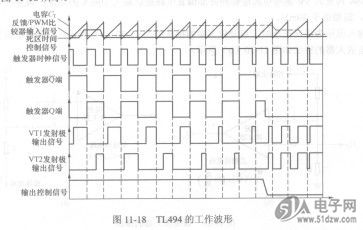

    对输出脉冲宽度的调节主要通过将定时电容CT上的正向锯齿波信号与另外两个控制信号相比较而实现的。只有当锯齿波电压信号大于引脚3和引脚4上输入的控制信号时，触发器输入的时钟脉冲信号才处于低电平。因此随着控制信号幅度的增加，输出脉冲的宽度将减小，TL494的工作波形如图11-18所示。
