为防止近距离因干扰等MSM34501原因使发射机信号因短时不畅通而造成误报警，由R．，及Cll组成4s延时电路，起到短时抗干扰作用。

    双向超温报警器可实现双向超温声光报警，且超温点可预置，因此，该报警器适用于需要将温度限止在一定范围内的场合。

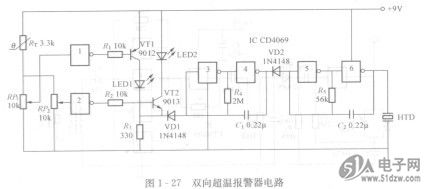

    双向超温报警器电路如图1- 27所示。电路中的Rr是一个具有负温度系数的热敏电阻，起温度传感器的作用，其阻值将随温度的变化而变化。电位器RP，和RP。分别预置上限和下限的温控点。在平时允许的温度范围内，RP，的中点电位处于逻辑低电平，经非门1反相后为高电平，使VT1截止，发光二极管LED1不发光；RP2的中点电位处于逻辑高电平，经非门2反相后为低电平，使VT2截止，发光二极管LED2也不发光。此时，VD1将非门3的输入端钳位于低电平，使非门3、4组成的1Hz超低频振荡器停振。同理，由于VD2将非门5的输入端钳位于非门4的低电平输出，使由非门5、6组成的lkHz音频振荡器也处于停振状态，压电陶瓷片HTD则无报警声响。

    现假定温度的上升值超过温控上限值，此时，Rr的阻值减小，使RP，的中点电位上升为逻辑高电平，非门1翻转输出低电平，VT1导通，LED1被点亮。与此同时，电流流过R。，使R。上有较大的压阵，并使VD1截止，非门3、4组成的超低频振荡器起振。当振荡信号为正半周时，VD2截止，由非门5、6组成的音频振荡器起振，HTD发出lkHz的报警音响；当超低频信号为负半周时，VD2导通，音频振荡器停振，HTD不发声，这样，HTD发出的是断续的上限超温报警声响。
