(1) TL431在单片开关电源中的应用。
    TL431可广泛用于TOPSwitch系列单片开关电源G2E-187P-M-24V中作为外部误差放大器，构成光耦合器反馈式电路。其工作原理如图10-39所示。当输出电压Uo发生波动时，经电阻R3、R4分压后得到的如  取样电压与TL431中的2.5V带隙基准电压进行比较，在阴极上形成误差电压，使光耦合器中的LED工作电流产生相应变化，再通过光耦合器去改变TOPSwitch拉制端C的电流大小，进而调TOPSwitch的输出占空比，使Uo维持不变，达到稳压目的。图10-39中的Np、Ns、NF分别为一绕组、二次绕组和反馈绕组。VZ和VD1构成一次侧钳位保护电路，VD2为二次侧的整流管，CoUr为输出端滤波电容。VD3、CF为反馈端的整流、滤波元件。冠为LED的限流电阻。
    (2)使三端固定式稳压器实现可调输出的电路。

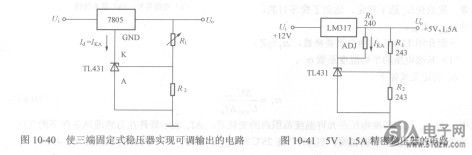

    将TL431配上7800系列三端固定式集成稳压器，即可实现可调电压输出，电路如图10-40所示。现将TL431接在7805型三端稳压器的公共端（GND）与地之间，通过调节冠来改变输出电压。需要说明的有两点：①由于7805的静态工作电流L为几毫安至十几毫安，并且是从GND端流出的，恰好可为TL431提供合适的阴极电流/KA，故U与TL431的阴极之间不需接限流电阻；②TL431能提升7805的GND端电位，使UGND= UKA，因此该稳压器的最低输出电压Uo．mi。=UREF+5V=7.5V。最高输出电压Uo．max=37.5V，7805的最高输入电压为35V，其余2.5V压降由TL431承担。


    (3) 5V、1.5A精密稳压器。
    TL431亦可配合LM317型三端可调式集成稳压器构成如图10-41所示的5V、1.5A输出式精密稳压器。TL431接在LM317的调整端(ADJ)与地之间。Ri和R2均采用误差为±O.l%的精密金属膜电阻。鉴于LM317本身的静态工作电流/d=/ADr50yA《lmA，无法给TL431提供正常的阴极电流，因此在电路中需增加飓。输出端的稳定电压乩经过R3向TL431供给的阴极电流/KA应大于ImA才能保证芯片正常工作。当R3=240Q.时，/KA—lOmA。
