现举一个实例来说明GTR的具体E6C2-CWZ1X检测方法。被测管型号为ST100Y2。萁内部包含两只GTR，均为NPN型管，测试电路如图7-25所示（仅以GTR1为例）。检测步骤如下。
   (1)参见图7-25 (a)，将万用表拨至Rxl0挡，红表笔接发射极el，黑表笔接集电极cl，万用表指示的电阻值为无穷大，表明GTR1的穿透电流很小。再将万用表换用R×lOk挡复测cl和el之间电阻为10MQ，说明cl和el间无断路现象。

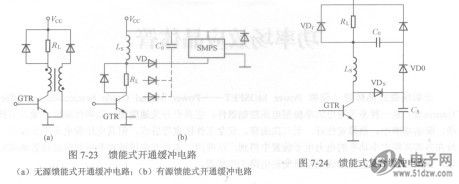

    图7-23馈能式开通缓冲电路


    (a)无源馈能式开通缓冲电路：(b)有源馈能式开通缓冲电路
    图7-24馈能式复合缓冲电路
    (2)参见图7-25 (b)，将万用表拨回Rxl0挡，红表笔接cl极，黑表笔接el极，电阻值为43Q。此时测得的实际上是保护二极管VD的正向电阻值。
    (3)参见图7-25 (c)，将万用表红表笔bl极，黑表笔接el极，电阻值为60Q。此值是管子内部bl和el极之间泄放电阻尺的阻值。


    (4)参见图7-25 (d)，将红表笔接el，黑表笔接bl，测得阻值为57Q，此值是发射结的正向电阻值。
    (5)参见图7-25 (e)，将红表笔接cl极，黑表笔接bl极，测得阻值为195Q。此值为GTR1集电结的正向电阻值。接着，交换红、黑两表笔再测量，反向电阻值为无穷大，表明GTR11的集电结完好。

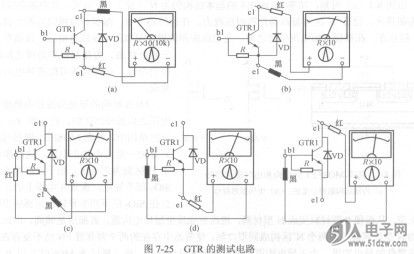

    图7-25 GTR昀测试电路
   上述测量结果表明GTR1基本正常，参照同样的方法可判断GTR2的好坏。
