可关断晶闸管具有一般晶E6B2-CWZ5B 400P/R闸管的全部特点，并有自己独特的优点。它具有普通晶闸管的耐压高、大电流、抗浪涌电流能力强等特点，又无需复杂的强制电路。可关断晶闸管广泛用于逆变、变频以及各种开关电路中。
    1)门极供电电路。

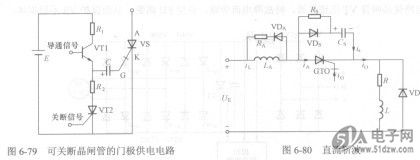

    可关断晶闸管的门极供电电路如图6-79所示。E为门极关断电源，当导通信号（高电平）加至晶体三极管VT1的基极时，VT1导通，经过电容C触发VS导通。与此同时，E还经过风、VT1给电容C充电，Uc可达几十伏。当关断信号<正脉冲）来到时，高频晶闸管VT2导通，电容上储存的电量经R2、VT2、VS放电。由于电容两端压降不能突变，所以给VS的门极上加上负向脉冲，使之关断。该电路的关断信号前沿很陡，并能避免产生雪崩电流，是较为理想的门极供电电路。


    2)缓冲电路。
    图6-80为一具有GTO最典型工作状态的直流斩波器电路，以此来分析GTO缓冲电路的结构特点。图中，尺、L是负载，VD为续流二极管，/A是GTO导通瞬间限制d//dt的电感，其中也包含主电路的线路电感。Rs、Cs和VDs组成了缓冲电路。
    GTO缓冲电路的重要任务是门极控制关断时抑制由于阳极电流fA下降，d//dt在电感厶上感应的电压尖峰UP及其正向电压上升率du/dt。GTO的多元集成结构改善了d//dt承受能力，那么理论上可以减小/A和Rs;但是，当GTO开通瞬间，电容Cs要通过阻尼电阻Rs向GTO放电，若Rs小，则Cs放电电流峰值很高，可能超出GTO的承受能力。为此，增加了二极管VDs，在GTO关断时，用VDs的通态内阻及GTO关断过程中的内阻来阻尼/A和Cs谐振。电阻Rs则用于GTO开通时，限制Cs放电电流峰值及GTO关断末期VDs反向恢复阻断时阻尼/A祁Cs谐振。
