施工现场警示灯电路如图6-90所示。非门1、2组成定时RT1N241M脉冲发生器，向IC2提供时钟脉冲，平时S2处于闭合状态，定时脉冲发生器停止振荡，无脉冲输出。使用时，将S2打开，定时脉冲发生器才开始工作，输出计数脉冲。
    电路在通电瞬间，Ri、Cl微分电路形成的尖脉冲作用于IC2的CR端使IC2自动清零，此时，Q0输出高电平，Qi输出低电平。当第一个脉冲到达IC2时，Qo变为低电平，Qi输出高电平，直接驱动VT1、VT2复合管，将红色灯泡H点亮。与此同时，Qi输出的高电平经VD1、C2反馈至IC2的CR端，使其清零，IC2的Qo又变为高电平，Qi变为低电平，灯H熄灭。当又一个计数脉冲到来时，Qi又变为高电平，H灯又被点亮，同时IC2又清零……，如此周而复始，灯H会一会儿发光，一会儿熄灭，达到自动闪出红光的警示作用。
    该警示灯的闪光次数约为25次／min，可通过调节R3达到。灯光的可见范围在150m左右。

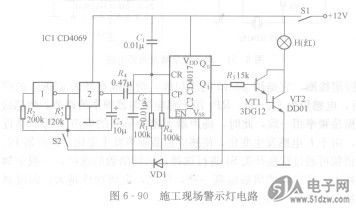

    图6 - 90施工现场警示灯电路
