无线电遥控电路采用RCM-1A、RCM-1B无线电发射与接收RN5VL28AA模块及十进制计数／分配器CD4017制作。按一下发射机按键，被控电路得电工作，再按一下发射机按键，则被控电路断电，电路可用于许多场合，使用也很方便。

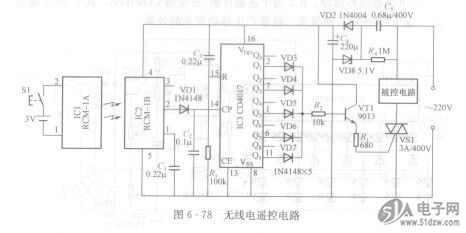

    无线电遥控电路如图6 - 78所示。发射器只用了一块RCM-1A无线电发射模块，当按动发射按键Sl，模块IC1便会向外发射无线电遥控信号。
    图6 - 78无线电遥控电路


    接收器则由无线电接收模块IC2、计数器IC3及晶闸管开关电路等几部分组成。电路中VD2、VD8、C4、C5及R4组成简单的半波整流稳压电路，通电后呵输出5V左右的直流电压供电路使用。平时IC2的②脚输出低电平，只有当按下发射器上的按键Sl时，IC2的②脚由低电平变为高电平；当松开Sl时，IC2的②脚恢复低电平。所以每按动一下Sl，IC2②脚就通过VD1向IC3的CP端输入一个计数脉冲，使IC3进行计数，IC3的Qo～Q9输出端便会依次轮流出现高电平。IC3的奇数输出端Qi、Q3、Qs、Q7、Q9通过VD4～VD8经R2加至VT1的基极，而IC3的偶数输出端Qo、Q2、Q4、Q6、Q8则悬空不接。这样，当反复按动发射器上的按键Sl时，IC3的偶数输出端组与奇数输出端组就轮流出现高电平与低屯平。当奇数输出端组中有一个出现高电平时，则VT1导通，晶闸管VS1通过VT1及R3获得触发电路而导通，被控电路获电而工作；当偶数输出端组中有一个出现高电平时，则奇数输出端组出现低电平，此时VT1截止，VS1因无触发电路在交流市电过零时关断，被控电路断电而停止工作。
    C3及R,构成上电复位电路。在刚通电时，IC3的R端获得正脉冲，使IC3复位，IC3Q0端输出高电平，其他输出端均为低电平，VT1截止，VS1关断，被控电路处于不工作状态。
