普通电池很难采用充电方法使它反复MIC29302WU TR多次使用，该电路采用间隔式大电流方法进行充电，使普通电池也能充电反复多次使用，且效果不错。采用大电流(>500mA)充电方法，是为了提高电池内部的电场强度，使分子的电离增加，加速化学逆反应过程；采用间隔式（脉冲式）手段充电，其目的是使电池能有一个散热时间，不至于在充电过程中因逆反应放热时产生的气体损坏电池。
    普通电池充电装置的电路如图6 -14所示，它主要由一片具有内部振荡器的14级2分频集成电路CD4060组成。Ri、R2和C3与IC2内部振荡器一起构成频率约为1. 6Hz的振荡脉冲源。该振荡脉冲经IC2内部六分频后在其④脚输出振荡周期T =20s的方波脉冲，该脉冲驱动大功率管VT，使其呈现出间隔式的导通与截止。

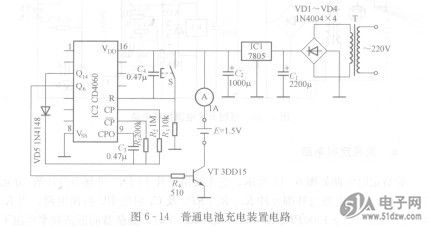

    图6 - 14普通电池充电装置电路


    充电电压+5V直流电源通过电流表A直接加在被充电池E的两端，产生约500mA的间隔式充电电流。充电约1.5h后，当IC2③脚输出高电平时，经VD5传输，使振荡器停振，此时④脚输出低电平，使VT截止，充电停止。若要再对另外电池充电耐，只须重新启动电源或按动一下复位按键S即可。
    电路中的电流表A主要用来指示充电电流。当充电电流在500～600mA之间时，表示该电池可以充电，如果充电电流<400mA或>600mA则表明电池已坏，不能再充电了。
