七色音乐梦幻灯是根据三基色原理，以红、绿、蓝三种AT45DB321D-SU基色组成一个可变色彩单元，把三个基色灯装入磨砂玻璃外罩内，通过灯罩进行混色，再由音乐信号加以控制。这种灯控电路适用于节目彩灯及变色广告灯。
    七色音乐梦幻灯电路如图5 - 73所示。220V交流咆压经Cl降压、VD1稳压、VD2整流及C2滤波，可向电路提供12V直流工作电压。话筒BM及VT1
等组成声控电路，当BM接收到音乐信号后，将声信号转变为电信号，经VT1放大，作为音乐触发脉冲，送到IC1的CP触发端。IC1为具有同步加法计数器功能的CMOS集成电路CD4 518，在它的Cr复位端连有微分电路C5、R4，使电路在每次接通电源瞬间自动清零复位。当第一个音乐脉冲触发信号触发IC1时，其Q，端输出高电平，固态继电器Kl被触发导通，将红色基色灯Hl点亮，灯罩显示红色；当第二个音乐脉冲触发IC1时，Q2端输出高电平，固态继电器K2被触发导通，绿色基色灯H2被点亮，灯罩显示绿色；当第三个音乐脉冲触发IC1时，Q，和Q2端同时输出高电平，Kl、K2均导通，Hl、H2同时点亮，根据混色原理，灯罩变为黄色。依次类推，IC1的Qi、Q2、Q3端会有七种逻辑状态，可使Hl、H2、H3的混色有七种状态，因此灯罩可显示七种颜色的灯光。当音乐停止时，该灯可随机停留在一种颜色上。调节RPi，可改变声控灵敏度。

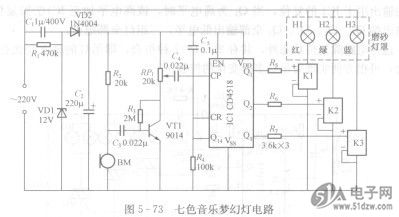

     图5 - 73七色音乐梦幻灯电路
