LC2190/LC2200拄制CMM31T-261M-N数据编／译码集成电路应用电路
    LC2190/LC2200控制数据编／译码集成电路的特性及引脚排列
    LC2190/LC2200是一对可对6种控制数据进行脉冲编码和译码的专用集成电路，其中LC2190是控制数据编码器，而LC2200是控制数据译码器。LC2190编码器具有“连续”发出和“单次”发出的功能。I。C2200译码器的锁存方式简单，当LC2200的输出控制端M外接高电平时，为自锁输出方式。
    (1)LC2190数据编码器。I。C2190采用14脚双列直插式封装，其引脚排列如图4 -15所示，各引脚功能见表4-9。

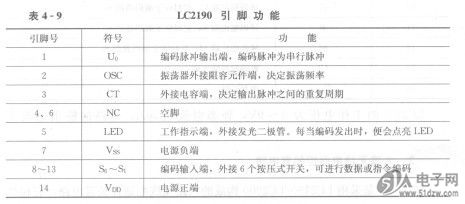

    表4-9LC2190引脚功能

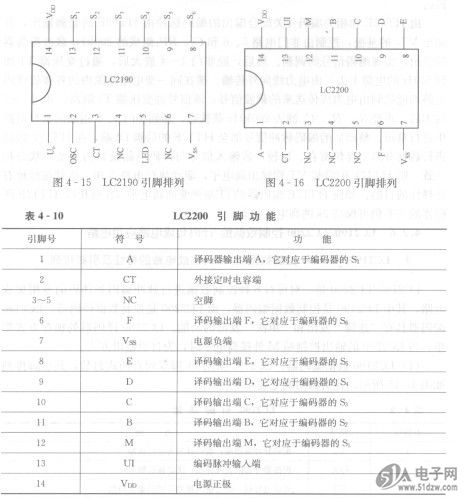

    (2) LC2200控制数据译码器。LC2200采用14脚双列直插式封装，其引脚排列如图4 -16所示，各引脚功能见表4-10。
