当我们要设定安25LC640A-I/SN全间距时，则启动Setup/Design  Rules - -命令，然后在随即出现的对话框里按钮，屏幕出现图12. 29所示的预设设计规则对话框。
    图12 29预设设计规则对话框
    再按钮，屏幕出现图12. 30所示的安全间距设计规则对话框。

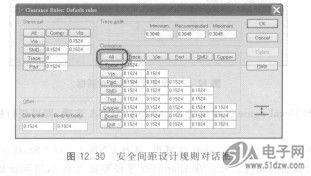

    图12. 30安全间距设计规则对话框


    1．设定相同网络的安全间距
    这是一个数组式的设定对话框，我们要将所有的安全间距设定为0. 07mm，所以按Same net区域右上方的E面圈钮，然后在随即出现的对话框里输入0.07，再按钮退回前一个对话框，即可将Same net区域里的所有格位修改为0.07。
    2．设定安全间距
    在此要将所有的安全间距设定为0. 07mm，所以按Clearance区域右上方的钮，然后在随即出现的对话框里输入0.07，再按钮退回前一个对话框，即可将Clearance区域里的所有格位修改为0.07mm。
    3．设定线宽
    在对话框上方的Trace width区域里，分别在Minimum字段输入0.07，将最小线宽设定为0. 07mm;在Recommended字段输入0.07，将预设绒宽设定为0.07mm；在Maximum字段输入0.5，将最大线宽设定为0.5mm。
    4．设定其他对象的安全间距
    在对话框左下方的Other区域里设定其他对象的安全间距，分别在Drill todrill字段输入0.07，将钻孑L的安全间距设定为0.07mm;在Body to body字段输入0.07，将主体的安全间距设定为0.07mm。
    最后，按[j匪]钮退回前一个对话框，再按r面焉—]钮两次关闭两个对话框，完成设定。
