在本节里将介绍与覆铜、铺铜相HMBZ5228B/8C关的设定，说明如下。
    Thermals页
    本页提供焊点（或导孔）与电源板层连接的模式（图7. 37），说明如下。

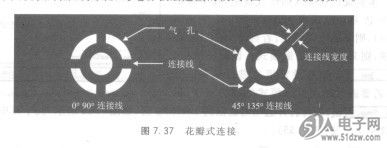

    图7. 37花瓣式连接
    ①Drilled thermals区域为钻孔的花瓣式连接，其中各项说明如下。
    ·Width字段为其连接线的宽度。
    ·Min. spoke字段为此花瓣式连接的连接线数量，可设定为1～4。
    ·Pad shape字段为焊点形状选择字段，其中提供四个选项，说明如下。


     Round选项设定为圆形焊点。
     Square选项设定为方形焊点。
     Oval选项设定为椭圆形焊点。
    ·Orthogonal选项设定连接线采用O。线、90。线。
    ·Diagonal选项设定连接线采用45。线、135。线。
    ·Flood over选项设定直接覆盖而不要有通气孑L。
    . No connect选项设定不连接。
    ②Non-drilled thermals区域为非钻孔的花瓣式连接，其中各项与Drilledthermals区域相同，在此不再赘述。
    ③Routed pad thermals选项设定可在已布线的走线或焊点上，放置花瓣式连接。
    ④Show general plane indicators选项设定在电源板层(CAM Plane)或分割／混合板层里显示花瓣式连接符号。
    ·Remove isolated copper选项设定删除独立铜。
    ·Remove violating thermal spokes区域设定删除违反设计规则的连接线。
