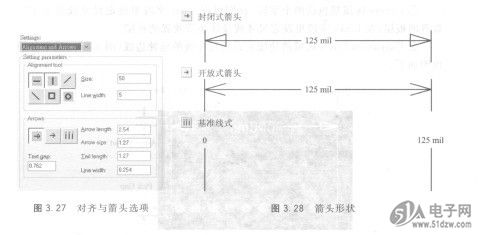

在上方Settings字段选择Alignment and Arrows选项后，即可进行BAS40-06W对齐方式与箭头模式的设定，其下出现图3. 27所示的设定项目。
    ①Alignment tool区域的功能是设定对齐端点的符号，程序预设采用十字叠圆符号（器）。我们可应用区域左边的六个形式按钮，组合成对齐端点的符号，例如，按下钮，则对齐端点的符号。在右边的Size字段可设定对齐端点的大小，Line Width字段则是设定对齐端点的线宽。


    ②Arrows区域设定箭头的属性，左上方三个按钮的功能如图3.28所示，其他字段说明如下。
    ·Text gap字段设定文字与线条的间距。
    ·Arrow length字段设定箭头长度。
    ·Arrow size字段设定箭头宽度。
    ·Tail length字段设定箭头线尾端（即除箭头外的部分）长度的最短限制。
    ·Line width字段设定箭头线的线宽。
