螺丝孔是一种非电气元件，其功能是MG75Q2YS50进行电路板组装，几乎没有一个电路板不需要螺丝孔。当然，螺丝孑L仅用于电路板设计；对于电路图设计而言，根本没有“螺丝孔”，也就没有工程变更设计(ECO)的问题。在此，以常用的3mm钻孑L的螺丝孑L为例，介绍如何设计非电气元件。由于螺丝孔仅存在于电路板，设计此元件时，只要设计元件封装就好，而不必绘制元件号，整个步骤说明如下。
    ①在PADS Layout里启动“File/Library- -”命令，打开元件库管理器，在上方的Library字段里指定myLib元件库。_一钮，再按下方的[面匠3钮，即可打开PADS的电路板元件封装编辑器。这时候，可按‘蕊五]钮关闭元件库管理器。
    ②按键，设定采用公制(mm)单位。按圈钮打开绘图工具栏，然后在绘图工具栏里按图钮，指向原点，按鼠标左键，即可于该处放置一个焊点。
    ③按钮进入选择状态，指向编辑区，按鼠标右键拉下菜单，选择“Sele。‘Terminals”命令，然后选择刚才放置的焊点，再选择这个焊点（使之反白），再按鼠标右键拉出菜单，选择“Pad Stacks--”命令，屏幕出现“焊点堆栈”对话框。
    ④在焊点堆栈对话框里，分别选择“Sh. Sz. Layer”区域中的三个板层选项，将Diameter字段（左下方）设定为“3.5”，将Drill Size字段设定为“3.3”，再按钮完成设定。

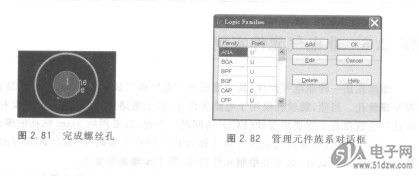

    ⑤按钮进入绘制2D线的状态，按鼠标右键拉出菜单，选择“Cir。le”命令，再指向原点，按鼠标左键，移动鼠标展开一个圆，同时看窗口右下方状态区的D字段（即半径字段）。当半径为4时，按鼠标左键，即完成此圆，如图2. 81所示。
    ⑥按钮存档，煞后在随即出现的对话框里，指定Library字段里为目前所编辑的元件库，而在Name of PCB Decal字段里指定此元件封装的名称(在此为SCREW)，再按钮关闭此对话框。
    ⑦在随即出现的对话框里，按‘j亟E3钮，即进入整合元件，屏幕出现元件数据对话框的General页，按Logic Family区域里的钮，打开图2. 82所示的对话框。
    ⑧按钮，分别在新增的Family字段里输入“X”，在Prefix字段里输入“x”，再按Ej匿]钮退回元件数据对话框。然后Logic Family区域的字段里选择x选项。最后，按Ej叵习钮退回元件库管理器，完成编辑按钮关闭。
