在2.4节里介绍的元件编辑，大都是4921QP1041B取自原有的元件符号及元件封装，经过少许的修改与整合，即可产生新的元件。在此将以自行绘制为主，复制原本的元件符号及元件封装为辅，来产生新的元件，其中包括数字型拨动开关、Tack SW、中文
LCM、8×8单色LED数组、8×8双色数组等。

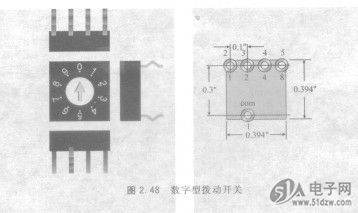

    在PADS里并没有数字型拨动开关（图2.48），因此必须自建元件符号（在PADS Logic里）与元件封装（在PADS Layout里），才能整合为元件(Part)。
    绘制元件符号
    当我们要绘制元件符号(CAE Decal)时，必须打开PADS Logic，然后按下列步骤操作。
    ①在PADS Logic里，启动“File/Library…”命令，打开“元件库管理器”。若我们的myLib元件库尚未挂在PADS Logic里，则先按踊蟊萄蜀戛l钮，在出现的对话框里将它挂上。
    ②在元件库管理器上方的Library字段里，指定为myLib元件库，再按I一钮，进入元件符号浏览状态。按巨蕊蘸]钮新增一个元件符号，再按元件库管理器右上方的豳钮，将它关闭，而编辑区里也将出现这个新的元件符号。

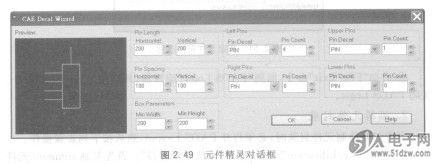

    ③按固钮打开工具栏，按工具栏里的钮，屏幕出现“元件精灵”对话框。按图2.49进行设定，再按匮趸‘园钮即可产生一个元件符号，如图2. 50的左图所示。


    图2. 49元件精灵对话框
    ④这个方块图有点窄，在PADS Logic里绘制电路图时，其内部引脚名称将会重叠。在此将调整其宽度，按图钮进入调整2D线状态，指向此元件的右边框线，按鼠标左键，即可抓住右框线，随之而动。往右边移动，扩大元件宽度，当大小适当后，按鼠标左键，即可将它固定。
