按存档，启动“File/Exit Decal Editor”命令，再启动“File]Library- -”命令回到PSD813F2A-90MI元件封装编辑器。
    按钮进入元件的浏览。在上方Library字段里指定myLib元件库，按钮，在出现的对话框里，切换到General页，在Logic Family区域的字段中，指定为RES选项。再切换到PCB Decals页，如图2.44所示。

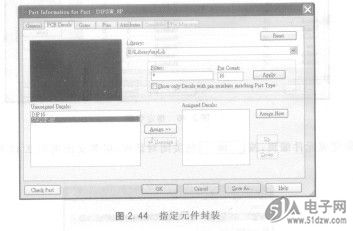

    图2 44指定元件封装
    在Unassigned Decals区域里选择SWDIP-8P选项，再按压西聂三]钮，将它移到右边区域。紧接着，切换到Gates页，如图2.45所示。
    图2.45指定元件符号

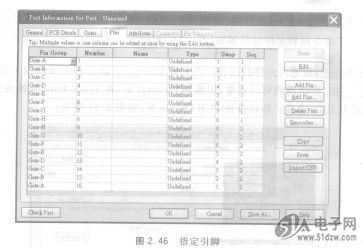

    按匹盈嚣=il钮8下，产生8个单元元件。将每个单元元件的Swap字段设定为“1”，将CAE Decal 1字段设定为“SWITCH-ST”。再切换到Pins页，如图2.46所示。
