在元件库管XC62FP3002PR理器里，选择Library字段里的myLib元件库，按钮，然后在Part Types区域里选择8R9P选项，再按Ej蘸=]钮，在出现的对话框里，切换到General页，在Logic Family区域里的字段中，指定为RES选项。
    切换到PCB Decals页，Library字段保持为common元件库，然后在PinCount字段里输入“9”，再按下[蕊函习钮，则左下方的Unassigned Decals区域里出现两个9pin的元件封装，如图2.29所示。

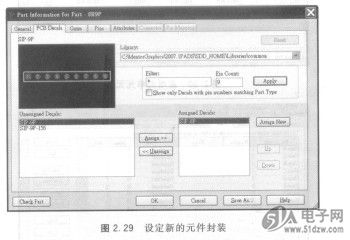

    图2. 29设定新的元件封装


    选择SIP-9P选项，再按钮将它移入右边的Assigned Decals区域。紧接着，在Assigned Decals区域里选择SIP-8P选项，按匿殛藤器j钮将它移回左边区域。
    切换到Gates页，再按‘丽瑟=l钮新增一个单元元件(Gate-H)，将新增单元元件的Swap字段设定为1，将CAE Decal 1字段设定为RESZ-HIP，将CAE De-cal 2字段设定为RESZ-VIP，将CAE Decal 3字段设定为RESB-HIP，将CAE De-cal 4字段设定为RESB-VIP．如图2.30所示。
    切换到Gates页，再按臣垂五囊钮新增一个单元元件(Gate-H)，将新增单元元件的Swap字段设定为1，将CAE Decal l字段设定为RESZ-HIP，将CAE De-cal 2字段设定为RESZ-VIP，将CAE Decal 3字段设定为RESB-HIP，将CAE De-cal 4字段设定为RESB-VIP，如图2.30所示。
    切换到Pins页，将新增项目的Pin Group字段设定为Gate-H，如图2.31所示。
    切换到Attributes页，将Description属性的Value字段设定为“9-PIN单排电阻排”，如图2. 32所示。再按下医毳瑟习钮即可完成此元件的编辑，退回元件编辑器。
