由2.2节中的范例可发现，在PADS里自建元MCP1702T-3302E/CB件库与元件，并没有想象中的那么难。其中，元件数据对话框扮演着连接的关键角色。
    当我们打开元件数据对话框时，在元件库管理器里，按下钮，进入元件( PartType)操作，紧接着，不管按钮新增元件，还是按Ej匹二]钮编辑选择的元件，都可以打开元件数据对话框，如图2.14所示，其中包括7页，说明如下。

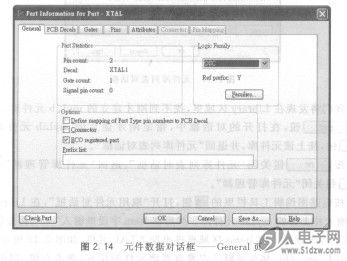

    图2.14  元件数据对话框-General页
    General页
    在General页里提供三项功能，说明如下。
    ①显示元件统计数据。在Part Statistics区域里列出该元件的相关统计数据，例如，引脚数(Pin count项)、元件封装（Decal项）、门数（Gate count项，也就是封装内含几个单元元件）、信号引脚数（Signal pin count项），当然，在此仅供参考，无法直接修改。


    ②显示／设定逻辑族系。在Logic Family区域里显示目前该元件归属于哪种元件，当然，不一定是数字逻辑元件，千万不要被“Logic”误导了。不同的元件种类（族系）．其预设的元件序号前缀就不相同，例如，电阻器类的元件，其元件序号前缀就为“R”项；电容器类的元件，其元件序号前缀就为“C”项。若要建立新的元件种类，可按口匦匦五j钮打开图2. 15所示的对话框。我们就可以用其中的[丽fl钮新增元件种类，用蠢藏匿l钮编辑元件种类，用钮删除元件种类。
