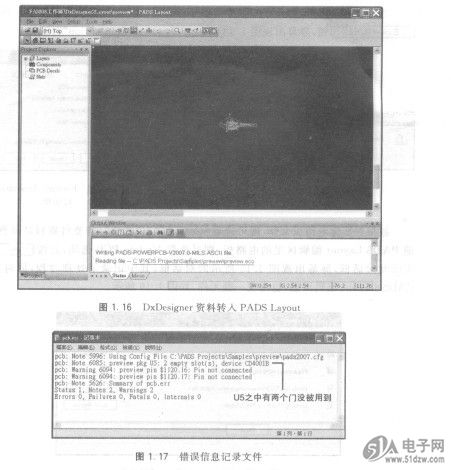

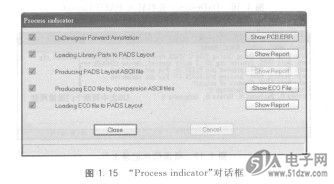

如果要新建电路板文件，则可选取“Create PCB”选项。若要将XC2C64A-7VQG44C资料转移到目前PADS Layout编辑区里的电路板，则可选取Update PCB选项，再按[量=j钮关闭此对话框，屏幕出现图1. 15所示的对话框，其中记录了处理过程，同时，在PADS Layout编辑区里，也出现一叠元件，如图1.16所示。


    数据转移信息与处理
    若要了解数据转移过程，可按下露暖疆蕊藤圈钮打开错误报告窗口（记事本），如图1.17所示。由图1.17可知，其中的U5只使用两个或非门，还有两个或非门未被用到，当然，这并不影响整个电路设计，一个IC里的门并不一定全部使用，有时候我们会把不用的逻辑门的输入引脚接到VCC(或GND)，这样比较稳定。也可以不管证事本窗口，按下“Process indicator”对框（图1.15）里的E亘嚣]钮，再按下连接对话框（图1. 12）里的[疆瞩习钮，将它关闭即可。
    在PADS Layout的编辑区里，我们可以进行类似1.2节的操作，排列元件，并进行布线。
