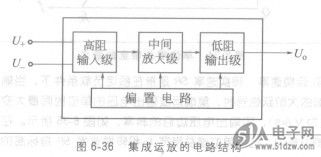

集成运算放大器内部EP3C25F324C8N电路结构如图6-36所示，由高阻抗输入级、中间放大级、低阻抗输出级和偏置电路等组成。
    图6-36  集成运放的电路结构
    输入信号由同相输入端U+或反相输入端U-输入，经中间放大级放大后，通过低阻输出级输出。中间放大级由若干级直接耦合放大器组成，提供极大的开环电压增益(100dB以上)。偏置电路为各级提供合适的工作点。


    集成运放的工作原理
    集成运放的各种运用均基于三种基本放大电路，即反相放大器、同相放大器和差动放大器。

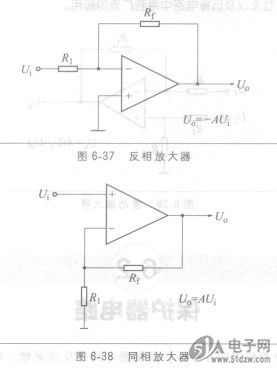

    ①反相放大器反相放大器基本电路如图6-37所示，Rf为反馈电阻，尺，为输入电阻。由于集成运放开环电压放大倍数极大，因此其闭环放大倍数A=鲁。输入电压u．由反相输入端输入，其输出电压U。与输入电压UI相位相反。
    ②同相放大器  同相放大器基本电路如图6-38所示，R，为反馈电阻，开，为输入电阻，其闭环放大倍数。输入电压U，由同相输入端输入，其输出电压U。与输入电压U．相位相同，即Uo=AUi。


    ③差动放大器差动放大器基本电路如图6-39所示，用来放大两个输入电压U1与U2的差值，其闭环放大倍数。输出电压U。= A(U2 - U1)。
