单向晶闸管VS1、VS2与整流二极管VDi、VD2构成LM7171AIM可控桥式整流器，VSi和VS2的控制极并接在一起，通过脉冲变压器T接触发电路，如图5-26所示。
    图5-26  可控桥式整流器
    在交流电的每个半周，晶闸管由触发电路触发导通。正半周时，电流经VSi、负载RL、VD2构成回路；负半周时，电流经VS2、负载RL、VDi构成回路；负载RL得到的电压始终是上正下负，实现了桥式整流。
    触发脉冲在每个半周中出现的迟早，决定了晶闸管的导通角，也就决定了输出直流电压的大小。


    同步触发电路

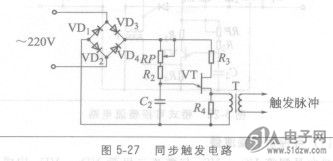

    整流二极管VDi、VD2同时与二极管VD3、VD4构个桥式整流器，为触发电路提供工作电源，保证了触发电路与主控电路的同步。单结晶体管VT等构成触发电路，RP、R2、C2构成定时网络，如图5-27所示。


    交流电每个半周开始时，电流经RP、R2向C2充电。当C2上电压达到单结晶体管VT的峰点电压时，单结晶体管VT导通，在R4上形成一正脉冲，并由脉冲变压器T耦合至两个晶闸管的控制极，触发晶闸管导通。
    C2的充电时间决定了触发脉冲出现的迟早。增大RP的阻值，C2的充电电流减小、充电时间延长，触发脉冲推迟出现，晶闸管的导通角变小，输出电压降低。减小RP的阻值，C2的充电电流增大、充电时间缩短，触发脉冲较早出现，晶闸管的导通角变大，输出电压提高。RP即为输出直流电压调节电位器。
