我们可将电位器RP等效16FR10为电阻和尺。构成的分压器，来理解电位器的工作原理。

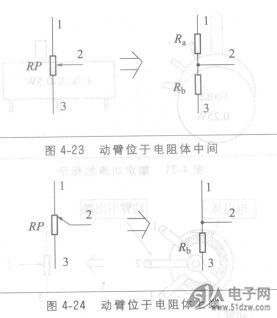

    ①当动臂2端位于电阻体中间时，_R。=R。，动臂2端输出电压为输入电压的一半，如图4-23所示。
    ②当动臂2端向上移动时减小而增大。当动臂2端移至最上端时，Rb=RP，动臂2端输出电压为输入电压的全部，如图4-24所示。
    ③当动臂2端向下移动时，尺。增大而R。减小。当动臂2端移    图4-24  动臂位于电阻体上端至最下端时=RP，动臂2端输出电压为“O”，如图4-25所示。
    图4-25  动臂位于电阻体下端


    电位器的用途
    电位器的作用是可变分压，分压比随电位器动臂转角的增大而增大，如图4-26所示。电位器的主要用途是调节电压、调节电流、调节音量和音调等。
