阻值变化特性

发布时间:2013/4/13 16:33:55 访问次数:818

    阻值变化特性  阻值变化特性是指电位LAN91C111-NS器的阻值随动臂的旋转角度或滑动行程而变化的关系。常用的有直线式(X)、指数式(Z)和对数式(D),如图4-20所示。直线式适用于大多数场合,指数式适用于音量控制电路,对数式适用于音调控制电路。
    图4-20  阻值变化特性曲线

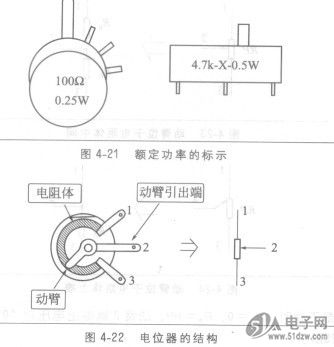

    ③额定功率  额定功率是指电位器在长期连续负荷下所允许承受的最大功率,使用中电位器承受的实际功率不得超过其额定功率。额定功率值通常直接标示在电位器上,如图4-21所示。


    电位器的工作原理
    电位器的特点是可以连续改变电阻比。电位器的结构如图4-22所示,电阻体的两端各有一个定臂引出端,中间是动臂引出端。动臂在电阻体上移动,即可使动臂与上下定臂引出端间的电阻比值连续变化。

    阻值变化特性  阻值变化特性是指电位LAN91C111-NS器的阻值随动臂的旋转角度或滑动行程而变化的关系。常用的有直线式(X)、指数式(Z)和对数式(D),如图4-20所示。直线式适用于大多数场合,指数式适用于音量控制电路,对数式适用于音调控制电路。
    图4-20  阻值变化特性曲线


    ③额定功率  额定功率是指电位器在长期连续负荷下所允许承受的最大功率,使用中电位器承受的实际功率不得超过其额定功率。额定功率值通常直接标示在电位器上,如图4-21所示。


    电位器的工作原理
    电位器的特点是可以连续改变电阻比。电位器的结构如图4-22所示,电阻体的两端各有一个定臂引出端,中间是动臂引出端。动臂在电阻体上移动,即可使动臂与上下定臂引出端间的电阻比值连续变化。
