继电器的型号
发布时间:2013/4/9 20:08:30 访问次数:1083

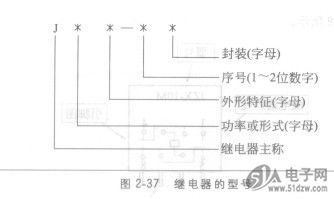

继电器的型号命名一般由五部分DBF71C901-T11-T组成，如图2-37所示。第一部分用字母“J”表示继电器的主称，第二部分用字母表示继电器的功率或形式，第三部分用字母表示继电器的外形特征，第四部分用1～2位数字表示序号，第五部分用字母表示绁电器的
封装形式。
继电器型号中字母的意义见表2-9。例如，型号为JZX-10M表示这是中功率小型密封式电磁继电器，型号为JAG-2表示这是干簧式继电器。

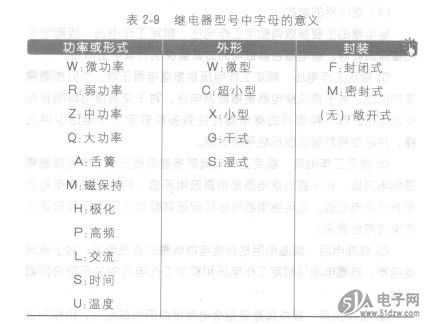

表2-9继电器型号中字母的意义
密封继电器通常将型号和引出端示意图标示在继电器外壳上，如图2-38所示。
继电器的型号命名一般由五部分DBF71C901-T11-T组成，如图2-37所示。第一部分用字母“J”表示继电器的主称，第二部分用字母表示继电器的功率或形式，第三部分用字母表示继电器的外形特征，第四部分用1～2位数字表示序号，第五部分用字母表示绁电器的
封装形式。
继电器型号中字母的意义见表2-9。例如，型号为JZX-10M表示这是中功率小型密封式电磁继电器，型号为JAG-2表示这是干簧式继电器。
表2-9继电器型号中字母的意义
密封继电器通常将型号和引出端示意图标示在继电器外壳上，如图2-38所示。
