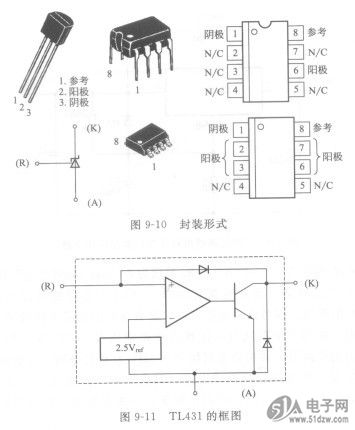

三端可调分流基准源TL431  TL431是NTD20N03由德州仪器公司(TI)生产的三端可调分流基准源，具有良好的热稳定性能的。其输出电压用两个电阻就可以任意的设置到从Vf(2.5V)到36V范围内的任何值。典型动态阻抗为0.2Q，可代替齐纳二极管使用。TL431是一种并联稳压集成电路，其性能好、价格低，广泛应用数字电压表，运放电路，可调压电源，开关电源等。其封装形式，如图9-10所示。


    TL431的框图，如图9-11所示。使用时阴极(CATHODE)端通过一个电阻接到电源正极或调整管上，阳极( ANODE)端接到电源地，参考(R)端则一般通过分压电阻进行采样。TL431是一个名义电压为2. 5V的基准电压。当参考(R)端的电压与基准电压相等时，电路工作稳定，即通过控制内部的调整管（三极管）工作电流的大小来达到稳压的目的。
    TL431的应用电路图，如图9 12所示。正常工作时，应在参考(R)端与阴极(CATHODE)端之间接一个电容，确保电路的工作稳定。电路的控制是通过控制TL431肉部调整管的电流在一定范围内达到稳定电压UO的目的。TL431的内部调整管实际上是和接在UO端上的负载并联的，称为并联稳压器。
