判断LED数码管极性、引脚名称在测试74ABT541PW,118过程会发现有既不标明型号，也不提供引脚排列图的LED数码管。遇到这种情况，可以使用数字万用表方便地检测出LED数码管的类型、引脚排列以及发光性能。在这个以一位LED数码管为例，来说明LED数码管的类型、引脚排列以及发光性能的判别，其检测步骤如下。
    a．将数字万用表置于二极管挡位，因LED数码管有10个引脚，先假定LED数码管第⑥个引脚为公共端，将数字万用表黑表

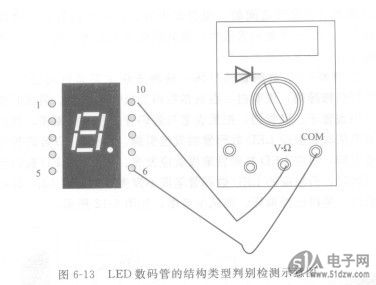

笔接在LED数码管公共端⑥脚土，然后用数字万用表红表笔依次去触碰LED数码管其他引脚，当触碰到LED数码管第⑩脚时，LED数码管的笔段A发光。则说明被测LED数码管是共阴极，LED数码管⑥脚是公共阴极，LED数码管⑩脚则是笔段A。LED数码管的结构类型判别检测示意图，如图6-13所示。如LED数码管有10个引脚，有两个引脚是电源引脚（公共端）。

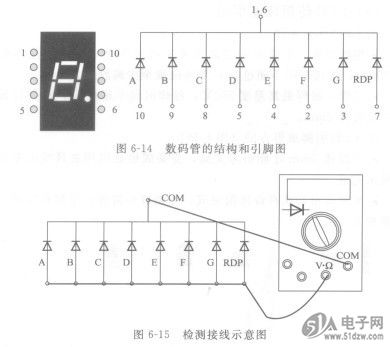

    b．将数字万用表黑表笔固定接在LED数码管的第⑥个引脚上（公共端），用数字万用表红表笔依次接触LED数码管的第②、③、④、⑤、⑦、⑧、⑨、⑩脚时，LED数码管对应的笔段F、G、E、D、RDP、C、B、A分别点亮发光，根据测试LED数码管结果，可以直接绘出LED数码管的内部结构和引脚图。数码管的结构和引脚图，如图6-14所示。


    前两步已将LED数码管的结构类型和引脚图测出。接下来检测LED数码管中所有笔段发光性能是否正常。将数字万用表挡位置于二极管挡，将数字万用表黑表笔接到数码管固定的公共极阴极上（①或⑥脚），然后用裸铜线将LED数码管的A～P笔段引脚全部连接在一起。用数字万用表红表笔接触裸铜线的一端，此时LED数码管全亮即所有笔段均应发光，显示出“8”字。检测接线示意图，如图6-15所示。
