三极管的分类
发布时间:2013/3/17 14:24:26 访问次数:1940
>按材料分:锗管、硅管。
>按结构分:NPN、PNP。
>按制造工艺分:合金管、扩FDA50N50散型管、平面型管。
>按工作频率分:高频管、低频管。
>按功率分:大功率管、中功率管、小功率管。
>按封装型式分:玻璃壳封装管、金属壳封装管、陶瓷环氧封装管、塑料封装管、G型金属封装管、F型金属封装管、方型金属封装管。
三极管的种类介绍
>硅管和锗管锗管的工作电压、饱和压降比硅管低。三极管导通时,发射极与集电极的电压也比硅管更低。由锗材料制成的PN结正向导通电压为0.2~0. 3V,硅材料制成的PN结的电压为0.6~0.7V。锗三极管只要在发射极与基极之间加载0.2~0. 3V的电压时,三极管就可以开始工作。
硅管反向漏电流比锗管小,输出特性平直、耐压比较高,温度特性较好。
>高频管和低频管 特征频率f小于3MHz的三极管称为低频管;特征频率fT大于3MHz的三极管称为高频管。目前大多数三极管都是用硅材料制成,其特征频率一般都大于3MHz。
>高、低频小功率管 高频小功率管一般是指三极管特征频率大于3MHz,功率小于1W。因工作频率比较高,主要应用于功率不高于1W的放大电路或高频振荡电踣。高频小功率管主要应用于收录机、收音机、电视机的高频电路中。
低频小功率管一般是指功率小于1W,特征频率小于3MHz的三极管。低频小功率管主要应用于电子设备中的功率放大电路低频放大电路。部分进口高频小功率晶体管的主要参数,如表5-3所示。
>按材料分:锗管、硅管。
>按结构分:NPN、PNP。
>按制造工艺分:合金管、扩FDA50N50散型管、平面型管。
>按工作频率分:高频管、低频管。
>按功率分:大功率管、中功率管、小功率管。
>按封装型式分:玻璃壳封装管、金属壳封装管、陶瓷环氧封装管、塑料封装管、G型金属封装管、F型金属封装管、方型金属封装管。
三极管的种类介绍
>硅管和锗管锗管的工作电压、饱和压降比硅管低。三极管导通时,发射极与集电极的电压也比硅管更低。由锗材料制成的PN结正向导通电压为0.2~0. 3V,硅材料制成的PN结的电压为0.6~0.7V。锗三极管只要在发射极与基极之间加载0.2~0. 3V的电压时,三极管就可以开始工作。
硅管反向漏电流比锗管小,输出特性平直、耐压比较高,温度特性较好。
>高频管和低频管 特征频率f小于3MHz的三极管称为低频管;特征频率fT大于3MHz的三极管称为高频管。目前大多数三极管都是用硅材料制成,其特征频率一般都大于3MHz。
>高、低频小功率管 高频小功率管一般是指三极管特征频率大于3MHz,功率小于1W。因工作频率比较高,主要应用于功率不高于1W的放大电路或高频振荡电踣。高频小功率管主要应用于收录机、收音机、电视机的高频电路中。

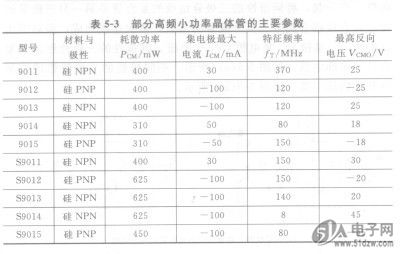

低频小功率管一般是指功率小于1W,特征频率小于3MHz的三极管。低频小功率管主要应用于电子设备中的功率放大电路低频放大电路。部分进口高频小功率晶体管的主要参数,如表5-3所示。
