常用光耦合器主要FA5332M-TE1有PC系列、4N系列、TLP系列等，它们大都采用红外发光二极管作为输入端发光器件，正向电压U，为1.4~1.5V。光敏晶体管作为输出端受光器件，反向击穿电压U。。为20~30V。
    光耦合器的封装形式多种多样，仅双列直插式就有4引脚、6引脚、8引脚等，使用时必须搞清楚它们的引脚。图7-68所示为部分常用光耦合器的内部结构及其引脚。

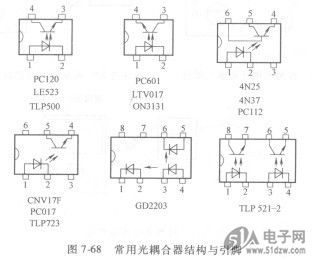

    图7 -68  常用光耦合器结构与引脚
    检测光耦合器
    光耦合器输入部分与输出部分之间是绝缘的，因此检测光耦合器时应分别检测其输入部分和输出部分。
    1．检测输入部分
    检测时，万用表置于“尺xlk”挡，分别测量输入部分发光二极管的正、反向电阻，其正向电阻约为数百Q，反向电阻约为几十kn。图7-69所示为测量正向电阻时的情况。
    这里有一点需要说明，光耦合器中的发光二极管的正向管压降较普通发光二极管低，在1. SV以下，所以可以用万用表“Rxlk”挡直接测量。
