检测超声波换能器
发布时间:2013/3/10 20:59:08 访问次数:1587
超声波换能器可用万用表82S131/BEA或测试电路进行检测。
1．用万用表检测
检测时，万用表置于“R×lOk”挡，用两表笔测量超声波换能器两引脚间的正、反向电阻，均应为无穷大（表针不动），如图6-82所示。否则说明该超声波换能器已损坏。
图6 -82 检测超声波换能器
2．测试电路检测

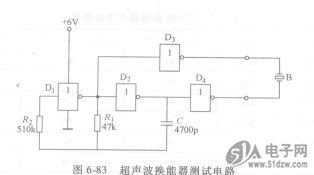

测试电路如图6-83所示，非门D1、D2等构成多谐振荡器，振荡频率取决于尺，和C，约为2kHz，非门D，、D。起缓冲作用。将被测超声波换能器B接入电路，应能听到约2kHz的音频声，否则说明该超声波换能器已损坏。
超声波换能器可用万用表82S131/BEA或测试电路进行检测。
1．用万用表检测
检测时，万用表置于“R×lOk”挡，用两表笔测量超声波换能器两引脚间的正、反向电阻，均应为无穷大（表针不动），如图6-82所示。否则说明该超声波换能器已损坏。
图6 -82 检测超声波换能器
2．测试电路检测
测试电路如图6-83所示，非门D1、D2等构成多谐振荡器，振荡频率取决于尺，和C，约为2kHz，非门D，、D。起缓冲作用。将被测超声波换能器B接入电路，应能听到约2kHz的音频声，否则说明该超声波换能器已损坏。
