单结晶体管又称双基极二极管，是一种具1206有一个PN结和两个欧姆电极的负阻半导体器件。单结晶体管虽然有3个引脚，但它本质上仍然属于二极管。单结晶体管最重要的特点是具有负阻特性。
     认识单结晶体管

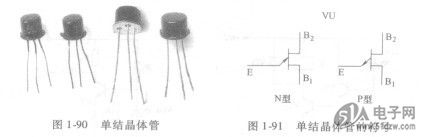

    单结晶体管可分为N型基极单结晶体管和P型基极单结晶体管两大类，具有陶瓷封装和金属壳封装等形式。图1-90所示为常见单结晶体管。
    单结晶体管的文字符号为“VU”，图形符号如图1-91所示。


    图1-90单结晶体管    图1-91  单结晶体管的符号

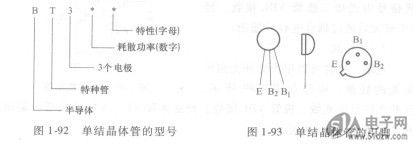

    国产单结晶体管的型号命名由五部分组成，如图1-92所示。第一部分用字母“B”表示半导体管，第二部分用字母“T”表示特种管，第三部分用数字“3”表示有3个电极，第四部分用数字表示耗散功率，第五部分用字母表示特性参数分类。
    单结晶体管共有3个引脚，分别是发射极E、第一基极B，和第二基极B2。图1-93所示为两种典型单结晶体管的引脚排列。
