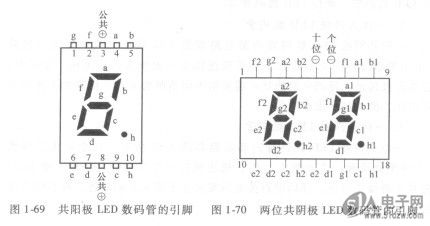

一位共阳极LED数99-216码管共10个引脚，其中③、⑧两引脚为公共正极（该两引脚内部已连接在一起），其余8个引脚分别为七段笔画和1个小数点的负极，如图1-69所示。


    两位共阴极LED数码管的引脚
    两位共阴极LED数码管共18个引脚，其中⑥、⑤两引脚分别为个位和十位的公共负极，其余16个引脚分别为个位和十位的笔画与小数点的正极，如图1-70所示。
    LED数码管的特点与工作原理
    LED数码管的特点是发光亮度高、响应时间快、高频特性好、驱动电路简单等，而且体积小、重量轻、寿命长、耐冲击性能好。
    七段数码管将七个笔画段组成“8”字形，能够显示“0~9”10个数字和“A~F”6个字母，如图1-71所示，可以用于二进制、十进制、十六进制数的显示。
