变色发光二极管的发光颜色可以SMMBD7000LT1G随意变化，分为共阴极变色发光二极管和共阳极变色发光二极管两种。

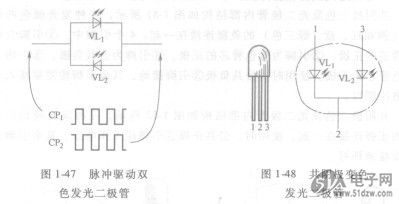

    共阴极变色发光二极管内部结构如图148所示，两种发光颜色的管芯（通常为红色和绿色）的负极连接在一起。3个引脚中，左右两边的引脚分别为红色管芯和绿色管芯的正极，中间的引脚为公共负极。

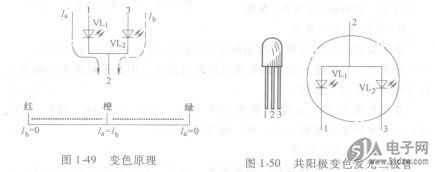

    使用时，公共负极②引脚接地。当①引脚接人工作电压时，电流，。通过管芯VL．使其发红光。当③引脚接人工作电压时，电流。通过管芯VL：使其发绿光。当①引脚和③引脚同时接人工作电压时，VL．和VL：两个管芯都发光，对外呈现橙色光。大小不同时，发光二极管发光颜色按比例在红一橙一绿之间变化，如图149所示。


    图1-50共阳极变色发光二极管
    共阳极变色发光二极管内部结构如图1-50所示。与共阴极变色发光二极管不同的是，共阳极变色发光二极管的两种发光颜色的管芯的正极连接在一起。3个引脚中，左右两边的引脚分别为两种颜色的管芯的负极，中间的引脚为公共正极。使用时，公共正极②引脚接工作电压，其余两个引脚按需要接地即可。
