移位寄存器的主要作用是数据CAT1161WI-30寄存移位、串行／并行数据转换、并行／串行数据转换和脉冲序列发生等。
    1．数据寄存移位

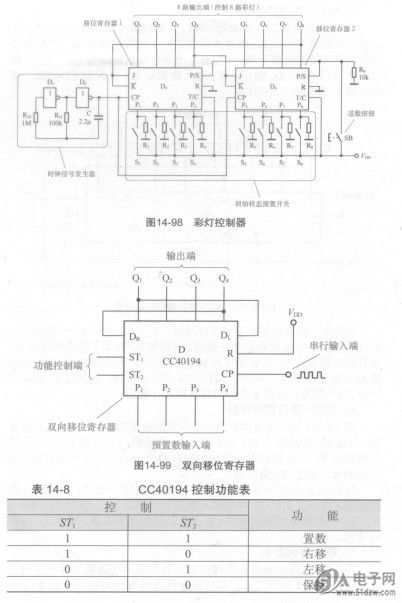

    图14-98所示为彩灯控制器电路，采用了两块4位静态移位寄存器CC4035，其8个寄存单元连接成环形，8个输出端可控制8路彩灯。彩灯的初始状态由预置数开关S1～S8设置，开关闭合为“1”，断开为“0”。按下送数按钮SB时，预置数进入移位寄存器，Q，～Q8等于P．～P8。松开SB后，移位寄存器各单元的数据便在时钟脉冲的作用下周而复始地向右移动，由Qi～Q8控制的彩灯也就流动起来。非闩D，、D2等构成多谐振荡器，为移位寄存器提供时钟脉冲，调节可改变振荡频率，即调节了彩灯的流动速度。


    2．双向移位
    图14-99所示为CC40194构成的4位双向移位寄存器电路，它既可以右移，也可以左移；既可以串行输入、输出，也可以并行输入、输出。CC40194具有两个控制端ST,和ST2，用以控制移位寄存器的置数、右移、左移、保持等功能，见表14-8。
