十进制计数显示电路
发布时间:2013/2/21 20:39:28 访问次数:2765
图14-88所示为一位BCD码译码显BAT54SLT1G示电路，采用BCD码锁存一7段译码驱动集成电路CC14544构成。BCD码由输入端A、B、C、
D并行输入，经CC14544译码后，驱动共阴极LED数码管显示出相应数字。如需要驱动共阳极LED数码管，则将CC14544的DFI端改接到VDD端即可。

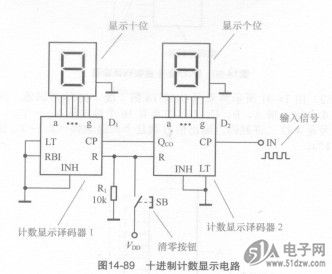

图14-89所示为两位十进制计数显示电路，由两块十进制计数一7段译码驱动集成电路CC4033 (D1、D2)组成。脉冲信号由D，的CP端串行输入，计数结果由两个共阴极LED数码管显示出两位数字，最大计数值为99。SB为清零按钮。显示十位
图14-89十进制计数显示电路
图14-88所示为一位BCD码译码显BAT54SLT1G示电路，采用BCD码锁存一7段译码驱动集成电路CC14544构成。BCD码由输入端A、B、C、
D并行输入，经CC14544译码后，驱动共阴极LED数码管显示出相应数字。如需要驱动共阳极LED数码管，则将CC14544的DFI端改接到VDD端即可。
图14-89所示为两位十进制计数显示电路，由两块十进制计数一7段译码驱动集成电路CC4033 (D1、D2)组成。脉冲信号由D，的CP端串行输入，计数结果由两个共阴极LED数码管显示出两位数字，最大计数值为99。SB为清零按钮。显示十位
图14-89十进制计数显示电路
