多谐振荡器
发布时间:2013/2/20 19:59:06 访问次数:659

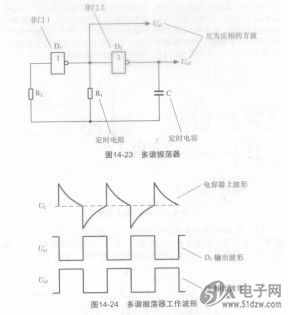

(1)图14-23所示为多谐AIC1896GG振荡器电路，由两个非门D．、D2等组成，振荡周期T～2.2R．C，Uo，和U，：输出互为反相的连续方波，各点波形如图14-24所示。
(2)图14-25所示为占空比可调的多谐振荡器电路，由两个非门D．、D：等组成，电位器RP，和RP：用于调节占空比。由于二极管VD．和VD：的存在，调节RP，时只改变电容C的充电时间，即只改变输出方波高电平的宽度；调节RP：时只改变电容C的放电时间，即只改变输出方波低电平的宽度。
(1)图14-23所示为多谐AIC1896GG振荡器电路，由两个非门D．、D2等组成，振荡周期T～2.2R．C，Uo，和U，：输出互为反相的连续方波，各点波形如图14-24所示。
(2)图14-25所示为占空比可调的多谐振荡器电路，由两个非门D．、D：等组成，电位器RP，和RP：用于调节占空比。由于二极管VD．和VD：的存在，调节RP，时只改变电容C的充电时间，即只改变输出方波高电平的宽度；调节RP：时只改变电容C的放电时间，即只改变输出方波低电平的宽度。
