固态继电器简称为SSR，是一种新型的电子NTS4001NT1G继电器。固态继电器采用电子电路实现继电器的功能，依靠光电耦合器实现控制电路与被控电路之间的隔离。固态继电器可分为直流式和交流式两大类。
    (1)直流式固态继电器电路原理如图10-8所示。控制电压由IN端输入，通过光电耦合器将控制信号耦合至被控端，经放大后驱动开关管VT导通。固态继电器输出端OUT接入被控电路回路中，输出端OUT有正、负极之分。

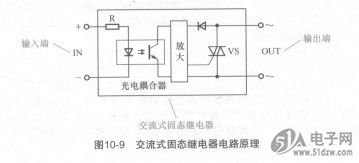

    (2)交流式固态继电器电路原理如图10-9所示。与直流式不同的是，开关元件采用双向晶闸管VS，因此交流式固态继电器输出端OUT无正、负极之分，可以控制交流回路的通断。
