1．LED数码管的特点
    LED数码管的特点是发光亮度高、响应NTR4505NT1G时间快、高频特性好、驱动电路简单等，而且体积小、质量轻、寿命长和耐冲击性能好。
    2．LED数码管的显示原理
    7段LED数码管将7个笔画段组成“8”字形，能够显示“0～9”10个数字和“A～F”6个字母，如图9-6所示，可以用于二进制、十进制及十六进制数的显示。

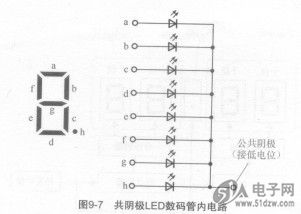

    (1)共阴极LED数码管内电路如图9-7所示，8个LED（7段笔画和1个小数点）的阴极连接在一起接地，译码电路按需给不同笔画的LED阳极加上正电压，使其显示出相应的数字。
    图9-7共阴极LED数码管内电路

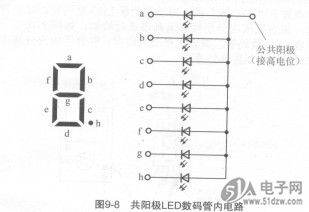

    (2)共阳极LED数码管内电路如图9-8所示，8个LED的阳极连接在一起接正电压，译码电路按需使不同笔画的LED阴极接地，使其显示出相应的数字。
