【直流电机电路解说】

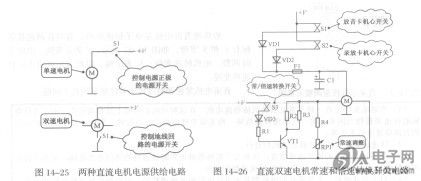

    图14-25是两种直流电机电源供KTA1505-Y给电路。一种是控制直流电机的电源引脚，Sl接通时直流电压+V加到电机M电源引脚正极，电机转动。另一种是控制电机的地线回路，当Sl接通时电机M地线成回路，这时电流才能流过电机，电机才能转动。
    图14-26是直流双速电机常速和倍速转换开关电路。
    录音机或卡座中的电机常速和倍速转换通过开关完成，一些双卡机器中采用单只电机为两个卡提供动力，电路中的M是两卡公用双速电机。
    按下放音卡放音键后，开关Sl按通，直流工作电压+V经Sl、VD1和保险丝Fl加到电机M上，电机得电后转动；按下录放卡放音键后，S2接通，+V经S2、VD2、Fl加到电机上，电机转动。


    倍速下，电机没有倍速微调电阻，这是双卡单电机电路的一个特点。因为双卡机器倍速时进行磁带复制，双卡公用一只电机，它的转速同时决定了两卡的带速，只要放音卡和录音卡的带速一样，就不存在转录时两卡带速不同引起的失真，电机转速有些偏差没有问题，可以不设倍速微调电阻。
    对常速而言，要播放其他磁带，而其他磁带的录制速度是标准的，要求机器在常速下设电机转速调整电阻。
    两个卡的电机分开时，每个卡的电机要设置倍速下的转速微调电阻。
