【行线性调节器电LM317EMP路工作原理解说】

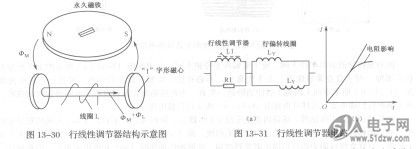

    图13-3l是行线性调节器电路。当流过行线性线圈Ll、行偏转线圈LY的行扫描电流较小时，Ll的磁心尚未饱和，电感量较大。当行扫描电流较大后，由于流过Ll的电流已经较大，使Ll的磁心进入饱和，Ll的电感量下降，使/i+/Y总的电感量下降，在激励电压一定的情况下，因Ll电感量减小而使行扫描电流增大，达到行线性补偿的目的。
    调节行线性调节器中的小磁铁，可改变通过磁心的固定磁通，从而可改变在Ll多大电流时磁心开始进入饱和，这样可实现调节行线性补偿量。


    图13-21( b)所示是行扫描电流。从图中可以看出，在行扫描电流较大后，由于回路中的电阻影响，电流上升到较大后不是按原线性特性增大，而是增大的速率明显下降了，如图13-31中所示。加入行线性线圈的目的就是为了使曲线重新变成线性。

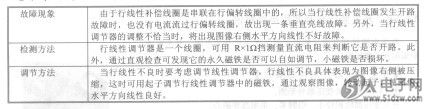

   【行线性调节器检测和调节方法解说】
