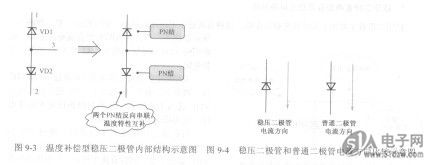

图9-3所示是温度补偿型稳压PLR135/T6二极管内部结构示意图。在一些要求电压温度特性较高的场合下，采用多种措施来进行温度补偿。温度补偿型稳压二极管在工作时，l脚和2脚不分，内部的两只稳压二极管的性能相同，两只二极管一只工作在正向，另一只工作在反向，这样两个PN结一个正向偏置，另一个反向偏置。
    PN结在正向和反向偏置状态下的压降受温度影响结果相反，这样一个压降增大，另一个减小，相互抵消，使两个PN结压降之和基本不变，达到温度补偿的目的。
    稳压二极管电流方向
    图9-4所示是稳压二极管和普通二极管电流方向比较示意囹，这是两种二极管正常工作时的电流方法示意图。从图中可以看出，稳压二极管的电流是从负极流向正极，而普通二极管是从正极流向负极。
